Lukášovy fotografie papírových modelů

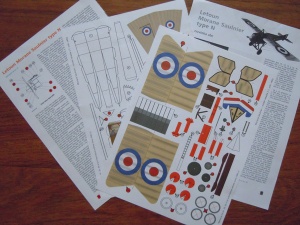

Morane Saulnier type N

měřítko: 1:35
vydavatel: Abc 50/17
autor: Jiří Tanzer
formát: A4
rozsah: 2 strany dílů, 2 strany návodu
počet číslovaných dílů: 70

Adresa obrázku:


1.12.2013 v 21:47

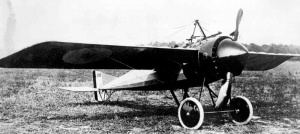

Morane Saulnier type N

/obrázek převzat z williamwhitson.com/

Výrobce: Société des Aéroplanes Morane-Saulnier
Typ: stíhací
Rok nasazení: 1914
Počet vyrobených kusů: 49
Motor: Le Rhône 9C, rotační, vzduchem chlazený devítiválec o výkonu 80 koní
Rozpětí: 815 cm
Délka: 583 cm
Výška: 225 cm
Hmotnost (prázdný): 387 kg
Hmotnost (vzletová): 444 kg
Max. rychlost: 144 km/h
Dostup: 4000 m
Dolet: 1,5 hodiny
Osádka: 1
Výzbroj: 1 kulomet Lewis ráže 7,7 mm


Adresa obrázku:


1.12.2013 v 21:54

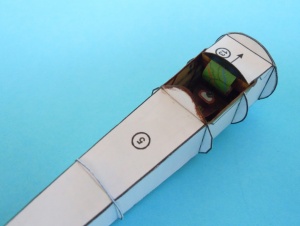

Začal jsem pěkně podle návodu. Moc se mi líbí, že u všech viditelných dílů nejsou černé obrysové čáry. A pak že to nejde, že? Na druhou stranu lepit z takového slabého papíru je teda celkem maso.

Adresa obrázku:


8.12.2013 v 21:39

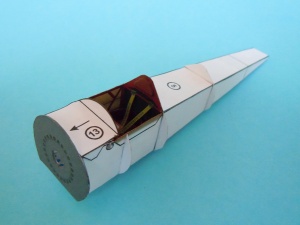

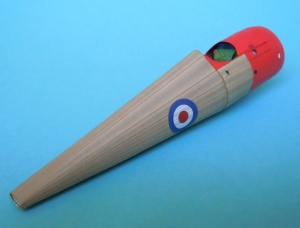

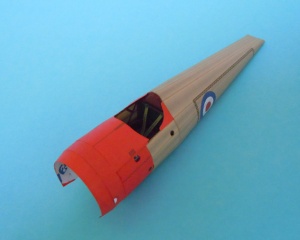

Základ trupu mám hotový. S kvalitou papíru teda pořád trochu bojuju.

Adresa obrázku:


15.12.2013 v 21:51

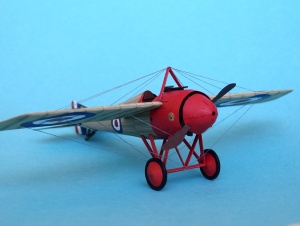

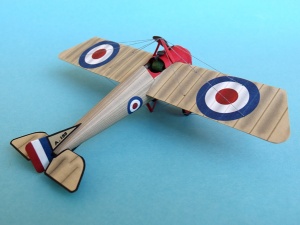

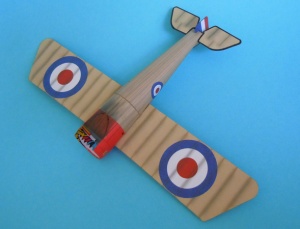

H O T O V O

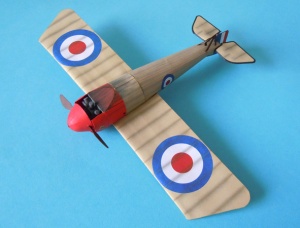

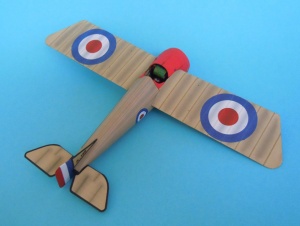

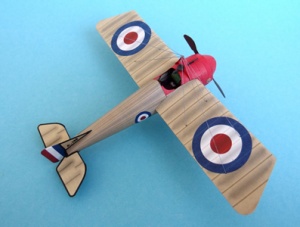

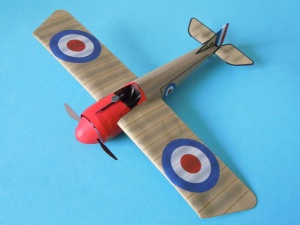

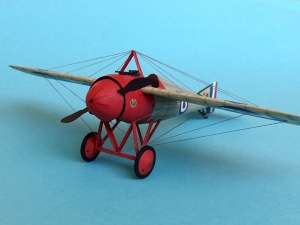

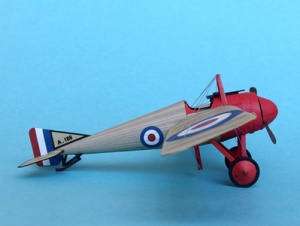

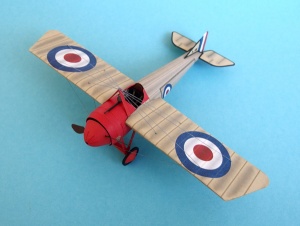

Po spoustě času je model hotový. Ohledně výpletu jsem laboroval s nejrůznějšími dráty, až jsem stejně skončil u nitě potahané v ředěném herkulesu

Adresa obrázku:


20.3.2014 v 22:21

Morane Saulnier type N

malé náhledy do galerie

Adresa obrázku:


26.3.2014 v 21:08

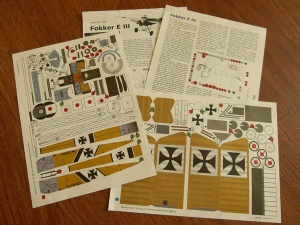

Fokker E III

měřítko: 1:35
vydavatel: Abc 50/19
autor: Jiří Tanzer
formát: A4
rozsah: 2 strany dílů, 1,75 strany návodu
počet číslovaných dílů: 69


Adresa obrázku:


22.8.2014 v 17:47

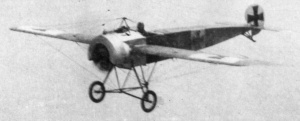

Fokker E III

Motor: Oberursel U.I, rotační, vzduchem chlazený devítiválec o výkonu 100 koní
Rozpětí: 952 mm
Délka: 720 mm
Výška: 289 mm
Hmotnost (prázdný): 400 kg
Hmotnost (vzletová): 635 kg
Max. rychlost: 140 km/h
Dostup: 3600 m
Dolet: 2,5 hodiny
Osádka: 1
Výzbroj: 1 nebo 2 kulomety LMG 08 ráže 7,92 mm

Adresa obrázku:


22.8.2014 v 17:48

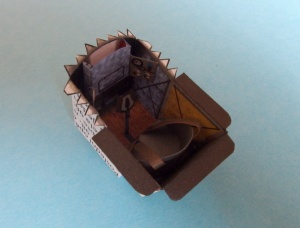

Začal jsem pěkně podle návodu kokpitem. Způsob osazení panelů s přístroji (díly 17 a 18) jsem teda pochopil až po vyhledání fotky skutečného stroje a díl 8 není označen, ale jinak se to lepí samo.

Adresa obrázku:


27.8.2014 v 07:21

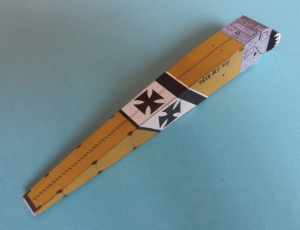

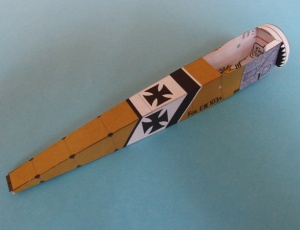

Při lepení trupu přece jenom prvotní nadšení vystřídaly mírné rozpaky. Jednotlivé panely totiž na sebe nenavazují.

Adresa obrázku:


27.8.2014 v 07:21

Spodní plát jsem začal lepit odpředu, kde všechno krásně pasuje ...

Adresa obrázku:


27.8.2014 v 07:21

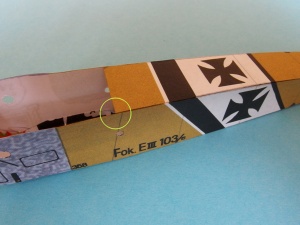

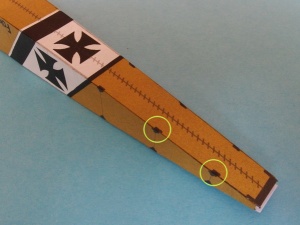

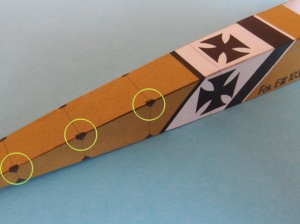

... v zadní části však kresba nenavazuje.

Adresa obrázku:


27.8.2014 v 07:21

Horní díl lze nalepit bez problémů odzadu ...

Adresa obrázku:


27.8.2014 v 07:21

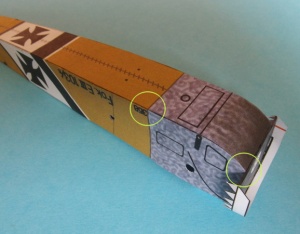

... úplně pak ale nenavazuje černý pruh a hlavně v přední části vznikne přesah ...

Adresa obrázku:


27.8.2014 v 07:21

... který brání správnému vsazení kokpitu. To je vidět při zkusmém nasazení na poslední fotce.

Adresa obrázku:


27.8.2014 v 07:22

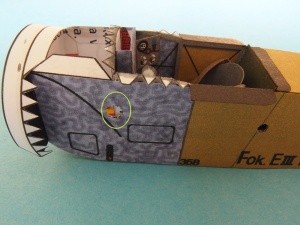

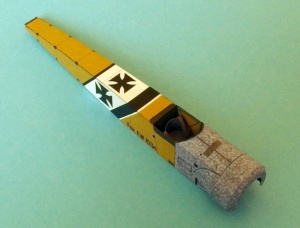

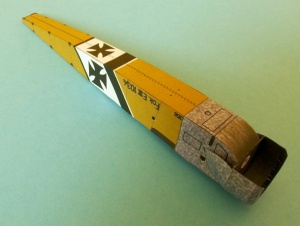

Odchýlil jsem se od návodu a příď jsem zpracoval celou. Vnitřek jsem nabarvil, resp. vylepil barevným papírem. To konstrukci i zpevnilo, což tomu ábíčkovskému papíru jen prospěje. Plát před kokpitem (díl 31) jsem musel na každé straně zúžit téměř o milimetr.

Adresa obrázku:


5.9.2014 v 20:39

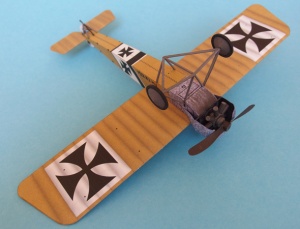

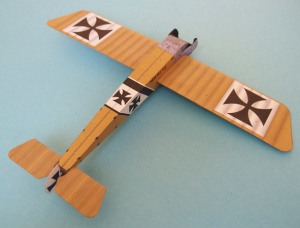

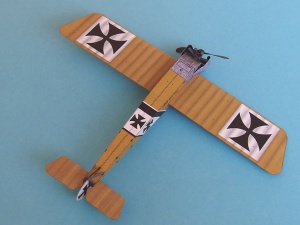

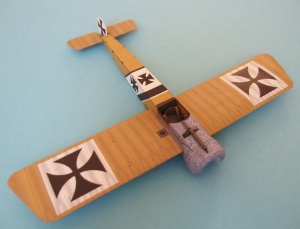

Osazena křídla a ještě něco menšího, tedy kulomet. Tentokrát žádný zádrhel, jen horní díl kulometu (č. 58) by se neměl podlepovat.

Adresa obrázku:


13.9.2014 v 21:16

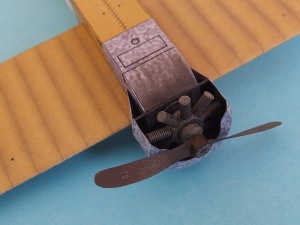

Pomalu pokračuji dalšími celky - ostruhou, motorem a kulometem. Jeden válec je ve vystřihovánce navíc (asi záloha) a díl kulometu 58 by se správně neměl podlepovat, jinak je vše bez problémů.

Adresa obrázku:


30.9.2014 v 23:13

U podvozku mají prohozené značení díly 39A a 39C, a to jak v návodu (ale jen v části), tak u samotných dílů. Chtělo to tak trošku pošpekulovat, co se vlastně z těch dílů má složit a jak. Na trupu také chybí místa pro nalepení zadní části podvozku, to ale není problém odměřit.

Adresa obrázku:


5.10.2014 v 08:41

Už chybí jen natahat nitě, takže někdy příště už budou fotky hotového modelu.

Adresa obrázku:


5.10.2014 v 08:41

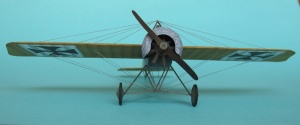

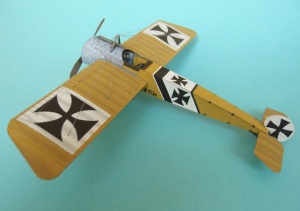

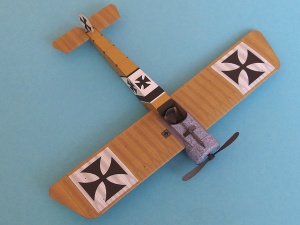

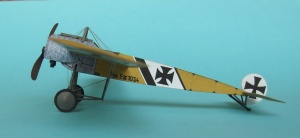

H O T O V O

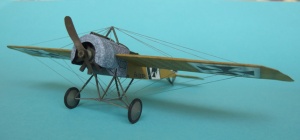

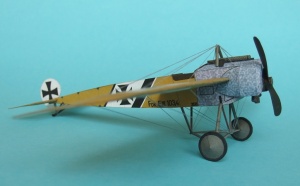

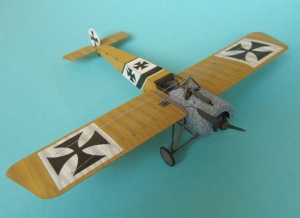

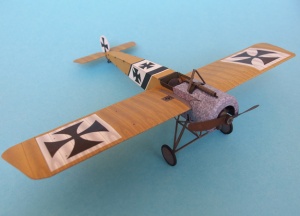

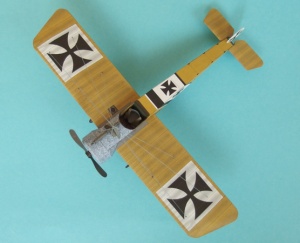

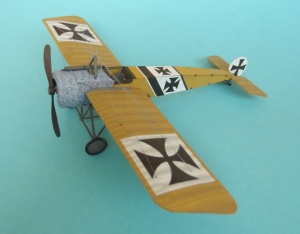

Model jsem dokončil nataháním výpletu ze šedé nitě. Následuje tedy několik neumělých pokusů zachytit hotové dílo.

Adresa obrázku:


18.10.2014 v 08:35

Fokker E III

malé náhledy do galerie

Adresa obrázku:


25.1.2015 v 22:26

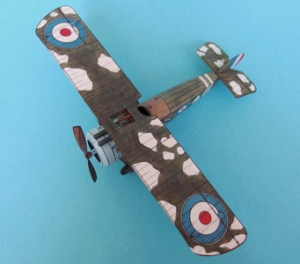

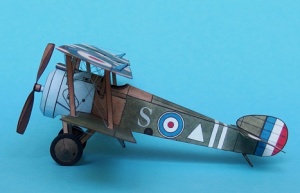

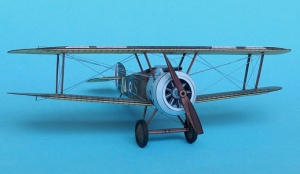

Sopwith F.1 Camel

měřítko: 1:32
autor modelu: Ladislav Badalec
vydavatel: Abc


Adresa obrázku:
